高精度的動物細胞四氣控制系統

通過我們自主開發的動物細胞四氣控制算法，使得溶氧波動范圍在±0.5%內，pH波動在±0.01以內。

產品特點：

• 可以用于質量流量計控制或者電磁閥控制的四氣系統。
• 溶氧和pH控制精度高。
• 恒定通氣量控制，方便進行氧氣傳遞情況分析、計算OUR、CER等代謝參數。
• 改進的PID算法，控制靈敏，反應快。
• 盡可能減少氮氣和氧氣的消耗，優先使用空氣。
• 需求超過設備最大限度時，pH控制優先。

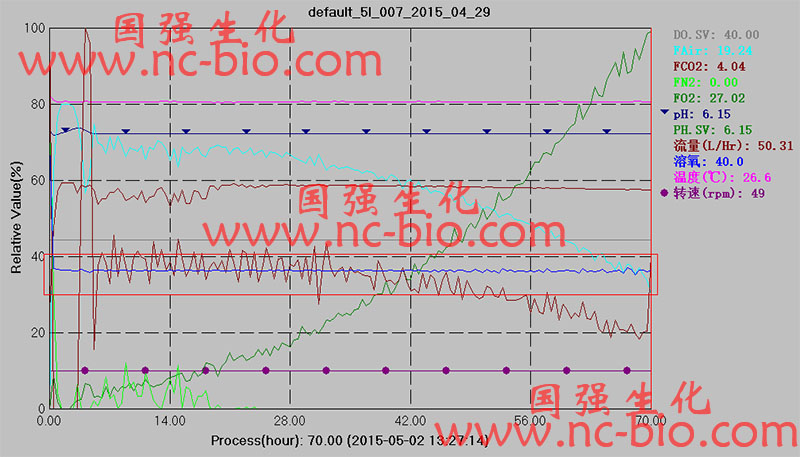

實際培養過程曲線：

從過程曲線上可以看出，隨著細胞的生長，氧消耗提高，算法控制總流量恒定，氧氣供應逐漸增加，空氣供應逐漸減少，從而提高供氧水平維持溶氧恒定；同時控制二氧化碳流量，使得pH控制在一個跟小的范圍。

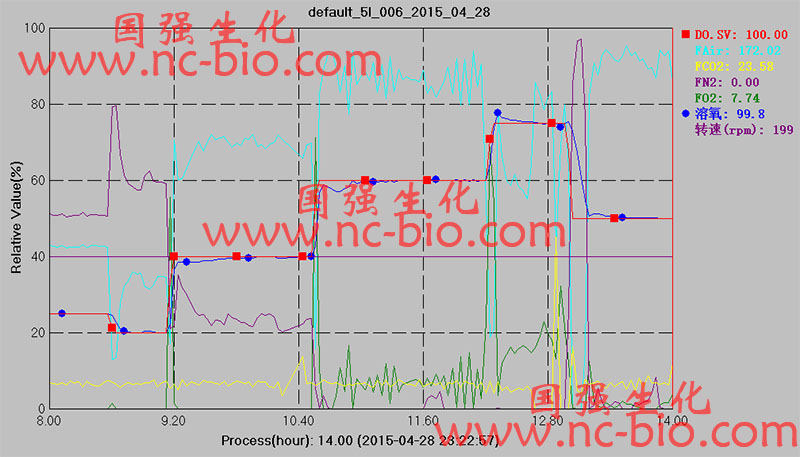

冷模試驗，調整不同溶氧設置（紅的）溶氧響應過程（藍色）。

在系統沒有耗氧狀態（碳酸鹽緩沖液），通過雙向的溶氧控制，設置不同的溶氧值（40%、80%、100%、120%、150%等等，以空氣中氧分壓為100%），以固定總流量的控制方式進行控制。過程曲線圖上可以看出，溶氧響應速度快，過調幅度小，在出現供氧和pH控制沖突（需求超過設備最大限度），pH控制優先。
